Arbeitsprobe 01 · Studienarbeit

Hochhausentwurf

Ein innerstädtisches Hochhaus über quadratischem Grundriss, durchgearbeitet von der Stadtebene bis zum Fassadenschnitt.

Geschnittene Isometrie des Hochhauses: übereinanderliegende Deckenplatten auf einem durchlaufenden Stützenraster, dazwischen zurückspringende Geschosse und offene Terrassen, Figuren zeigen den Maßstab. — 00Isometrie, geschnitten · Die Deckenplatten liegen auf einem durchlaufenden Stützenraster. Weil keine tragende Wand im Geschoss steht, kann jede Ebene anders zugeschnitten werden – bis hin zu offenen Terrassen mitten im Haus.

01 Entwurf

Der Entwurf setzt ein Hochhaus in ein bestehendes Stadtgefüge. Grundlage ist ein durchgehendes Stützenraster von 6,75 m, viermal gereiht auf 27,00 m Gebäudebreite. Weil das Raster über alle Geschosse durchläuft, lässt sich jede Ebene frei einteilen – die Grundrisse zeigen entsprechend von Geschoss zu Geschoss wechselnde Zuschnitte, farbig nach Nutzung hinterlegt.

Konstant bleibt dagegen der Versorgungskern: Erschließung, Sanitär und Technik sind zu einem Schacht gebündelt, der zugleich die Aussteifung übernimmt. Er teilt jedes Geschoss in Haupt- und Nebenräume – das ist die eine Entscheidung, aus der sich der ganze Entwurf ableitet.

Gezeigt sind Auszüge aus der Abgabe: die Konzeptisometrie, dreizehn Grundrisse, der Gebäudeschnitt, ein Schnitt durch Kern und Fassade sowie das Abgabeblatt.

02 Projektdaten

Art: Studienarbeit, Hochschule Mainz
Aufgabe: Entwurf eines innerstädtischen Hochhauses
Bearbeitung: Einzelarbeit
Raster: Stützenraster 6,75 m · 27,00 m Gebäudebreite
Zeitraum: 2025
Leistungen: Städtebauliche Einbindung · Konzeptisometrie · Grundrisse aller Geschosse · Schnitte · Fassadenschnitt
Werkzeuge: ArchiCAD · Affinity Suite

03 Das Prinzip

Jede Zeichnung lässt sich anklicken und dann noch einmal vergrößern.

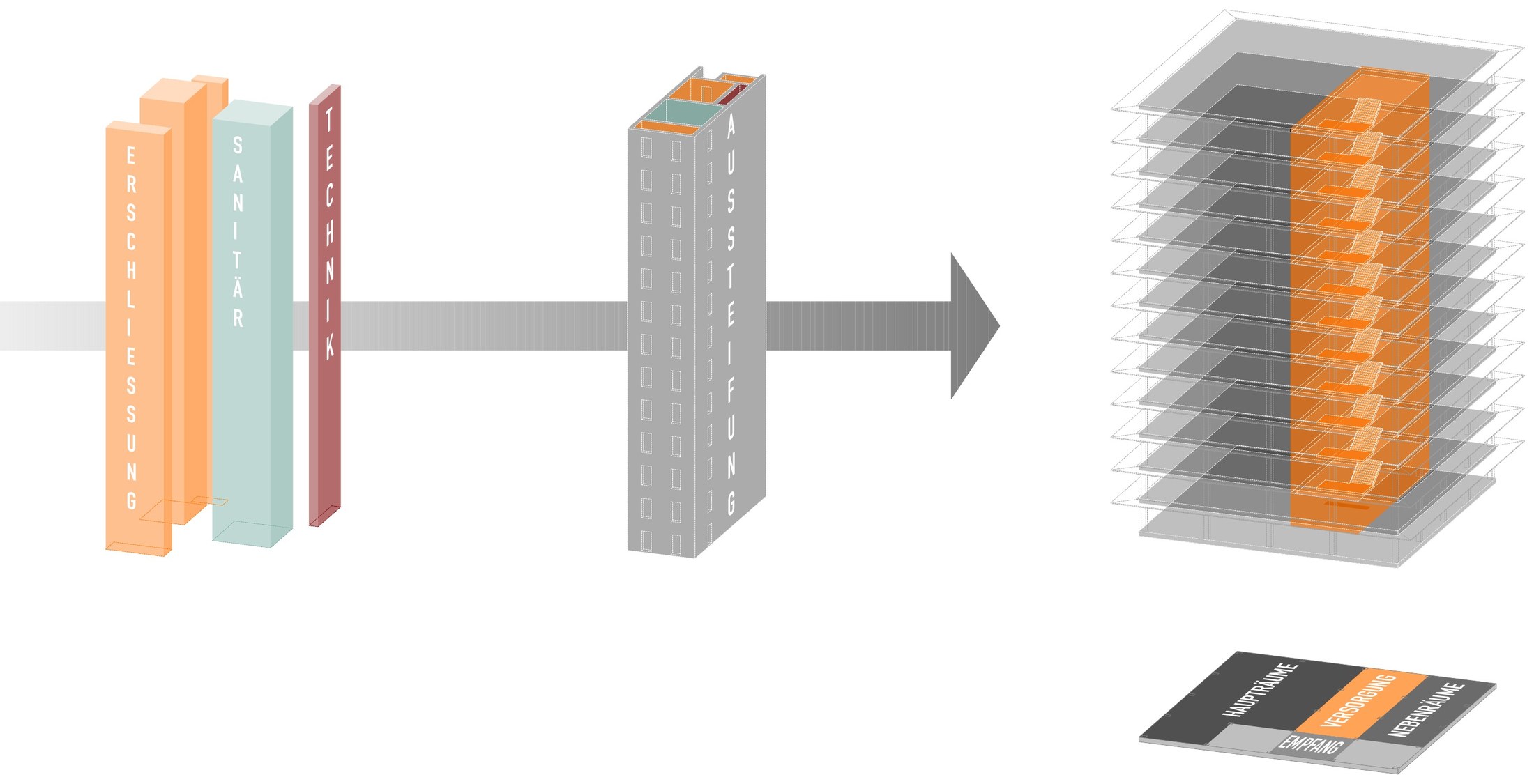

Konzeptdiagramm in drei Schritten: links die Einzelstränge Erschließung, Sanitär und Technik, in der Mitte zum aussteifenden Kern gebündelt, rechts die Geschossstapelung mit dem orange hervorgehobenen Kern. — 01Vom Strang zum Kern · Erschließung, Sanitär und Technik werden zu einem Schacht gebündelt, der das Haus zugleich aussteift. Unten rechts die Aufteilung einer Geschossplatte in Haupträume, Versorgung, Nebenräume und Empfang.

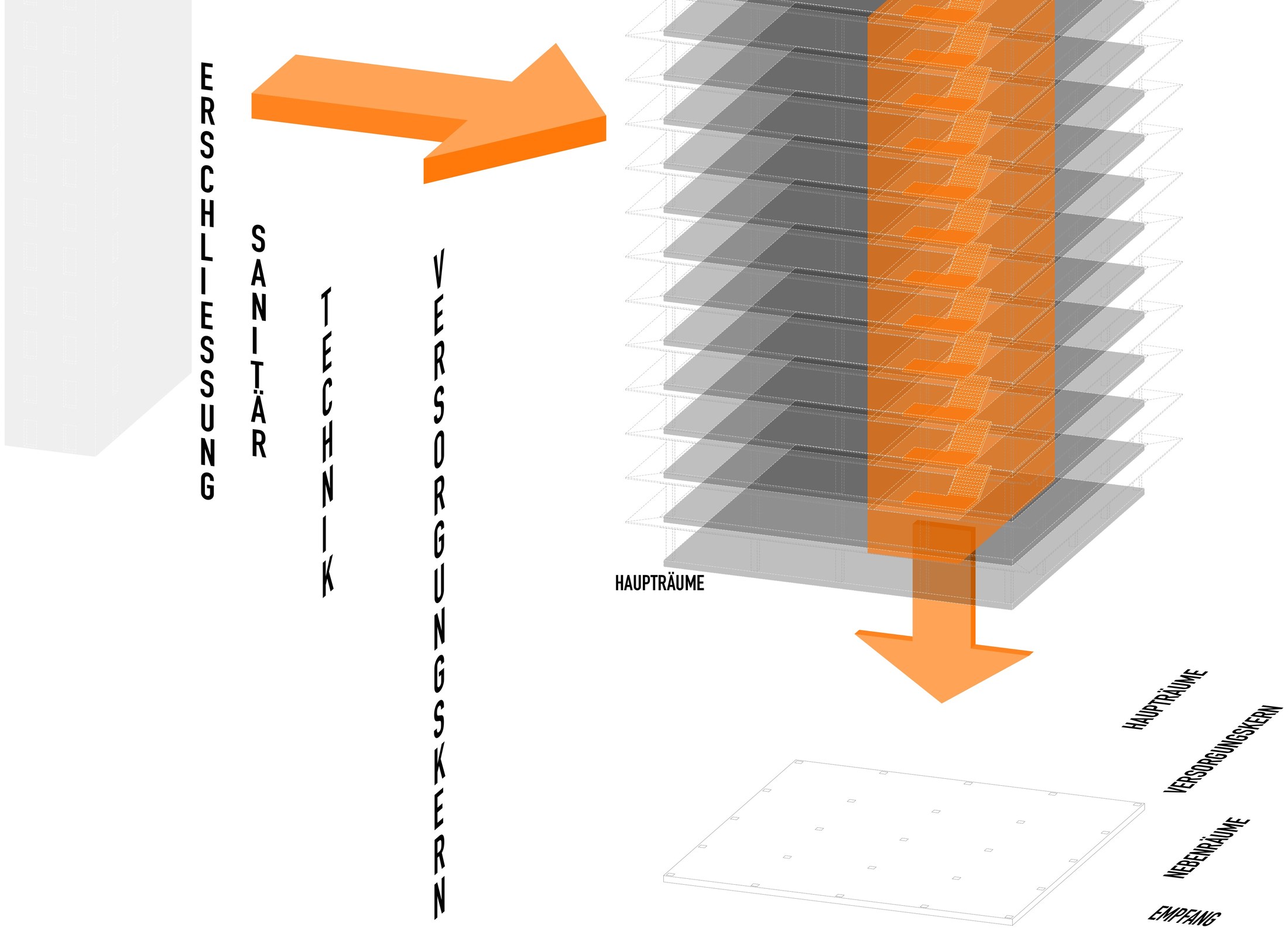

Explosionsdarstellung: die Geschossplatten sind auseinandergezogen, der orange Versorgungskern läuft als durchgehender Strang hindurch, darunter die abgelöste Grundplatte mit der Flächenaufteilung. — 02Schichtung · Auseinandergezogen wird sichtbar, was die Grundrisse einzeln nur andeuten: der Kern ist das einzige durchlaufende Element, alles andere ist frei.

04 Die Geschosse

Dreizehn Grundrisse aus der Abgabe. Der Kern sitzt in jedem Geschoss an derselben Stelle, die Nutzung wechselt. Beim Blättern zählt links das Geschoss mit; jede Zeichnung lässt sich einzeln vergrößern.

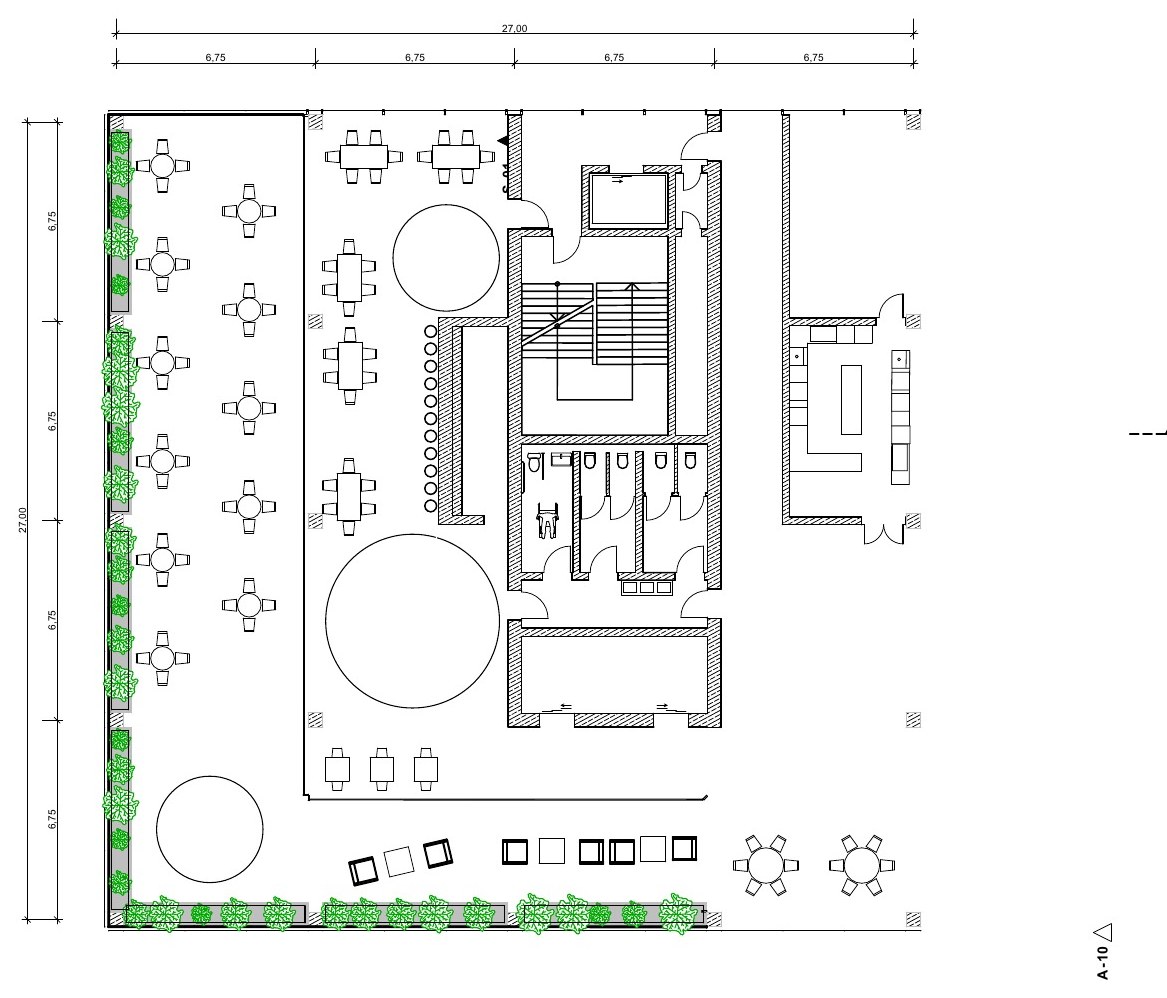

Grundriss mit begrünter Freifläche: Bepflanzung entlang der Ränder, runde Beete und Sitzgruppen um den Kern. — 01Dachebene, begrünt

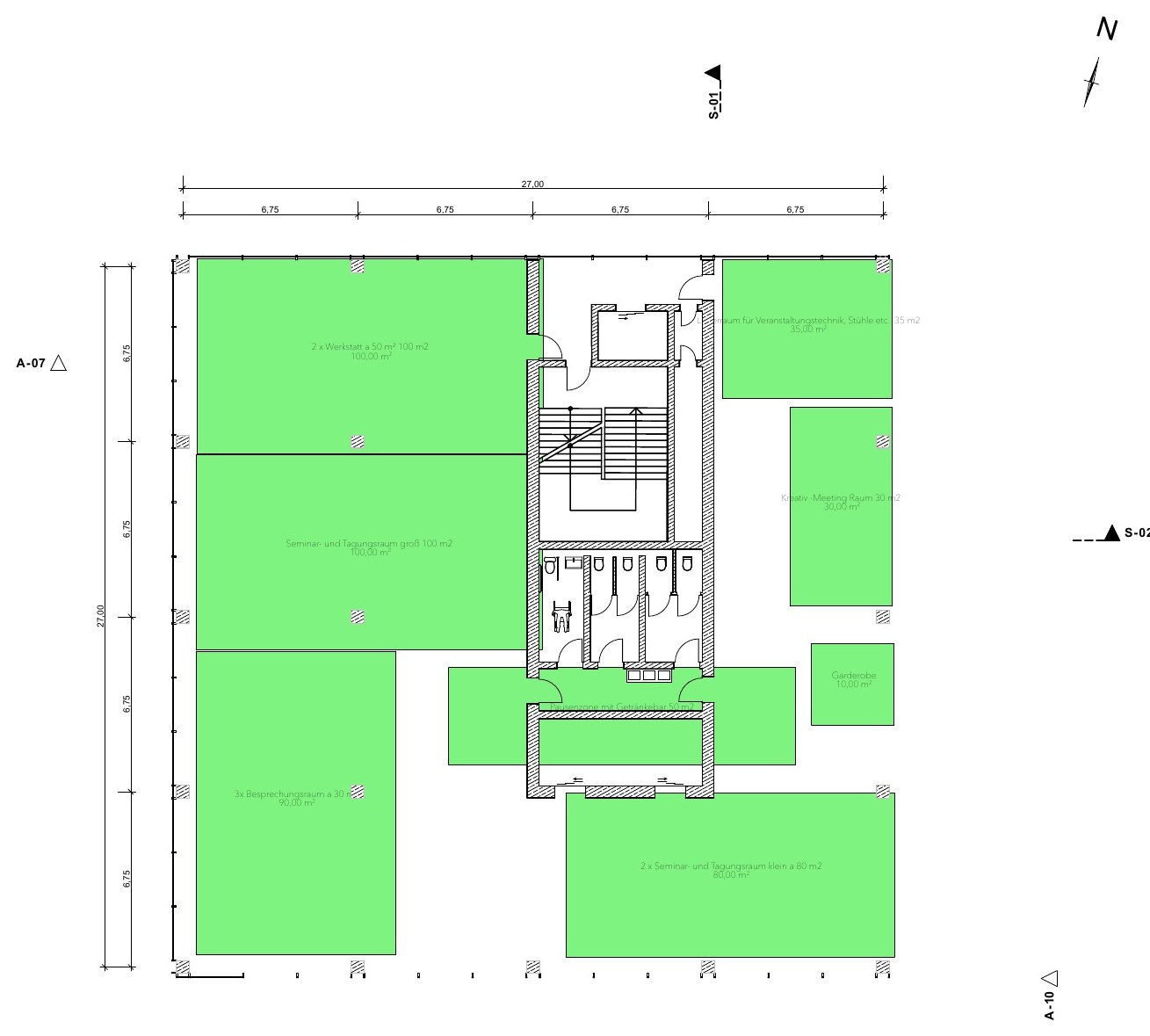

Grundriss mit großflächig grün hinterlegten Räumen unterschiedlicher Größe um den Kern. — 02Grün hinterlegte Nutzung

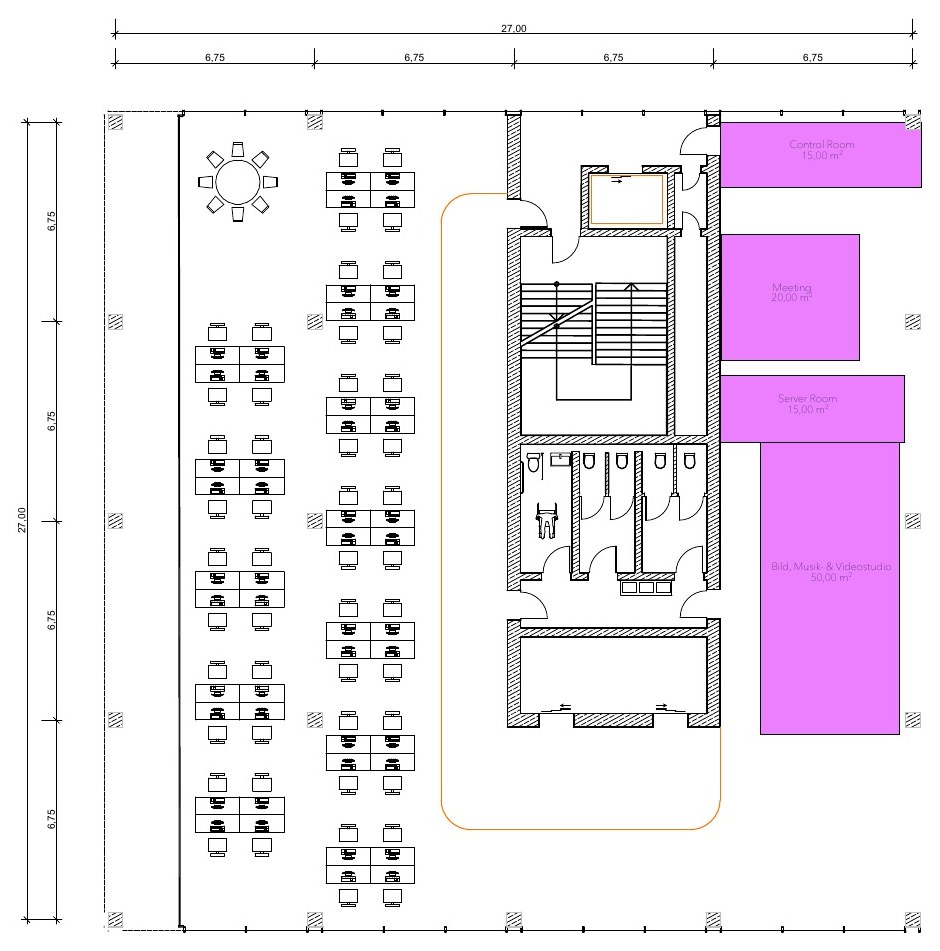

Grundriss mit Tischreihen im Hauptraum und magenta hinterlegten Nebenflächen an der rechten Gebäudeseite. — 03Tischreihen, Nebenflächen

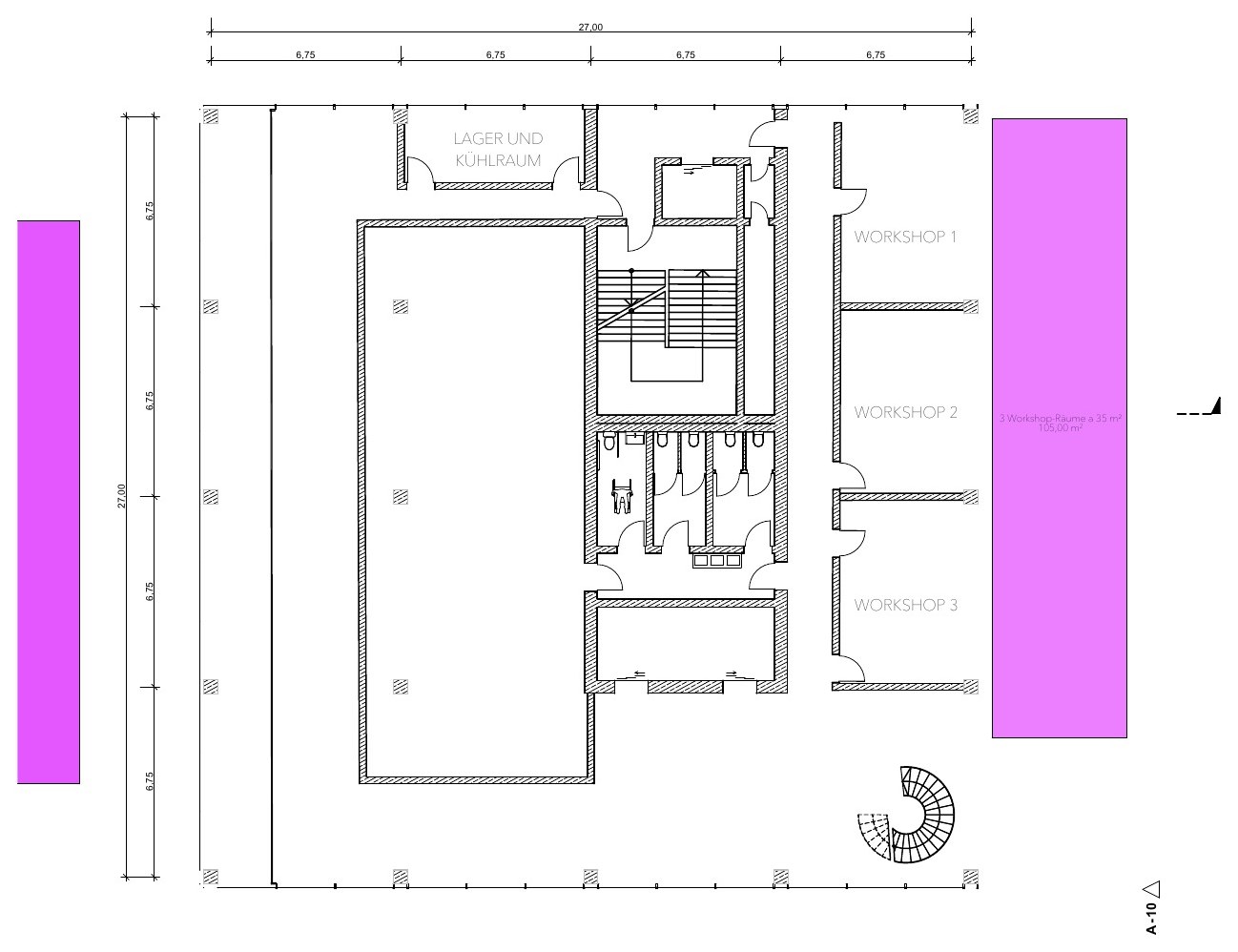

Grundriss mit langgestreckten Räumen und magenta hinterlegtem Flächenband an der rechten Seite. — 04Langgestreckte Räume

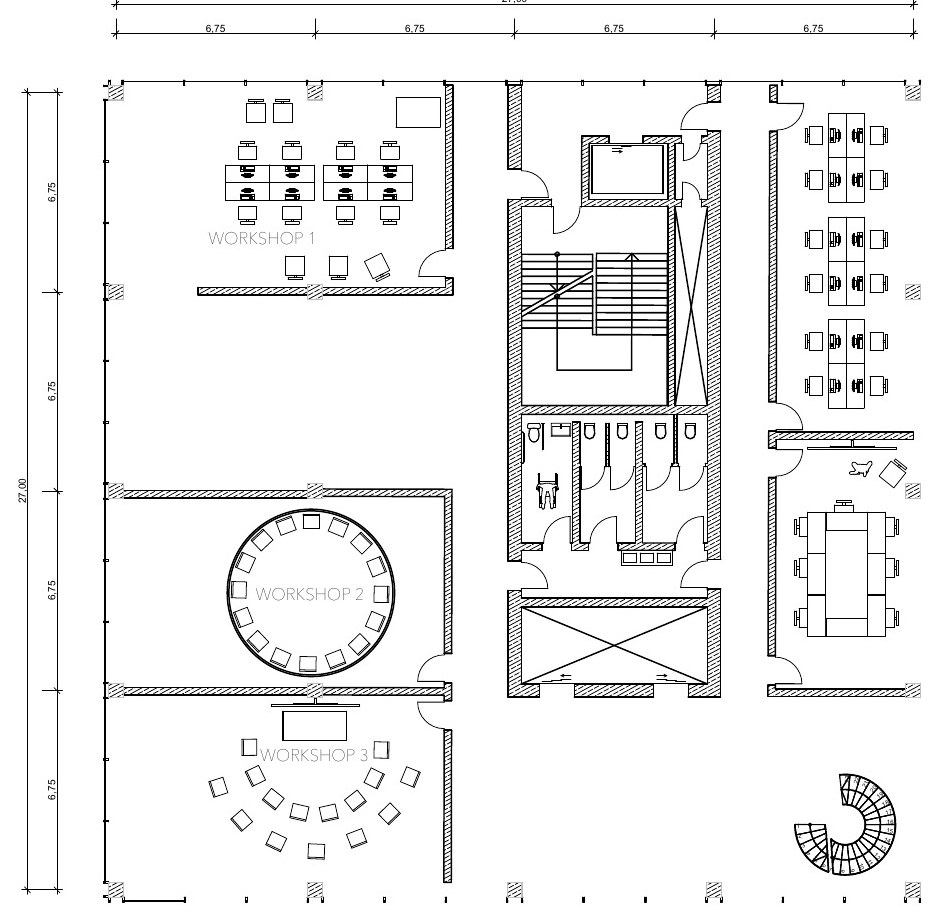

Grundriss mit Workshop-Räumen, rundem Sitzbereich und Wendeltreppe neben dem Kern. — 05Workshop-Ebene

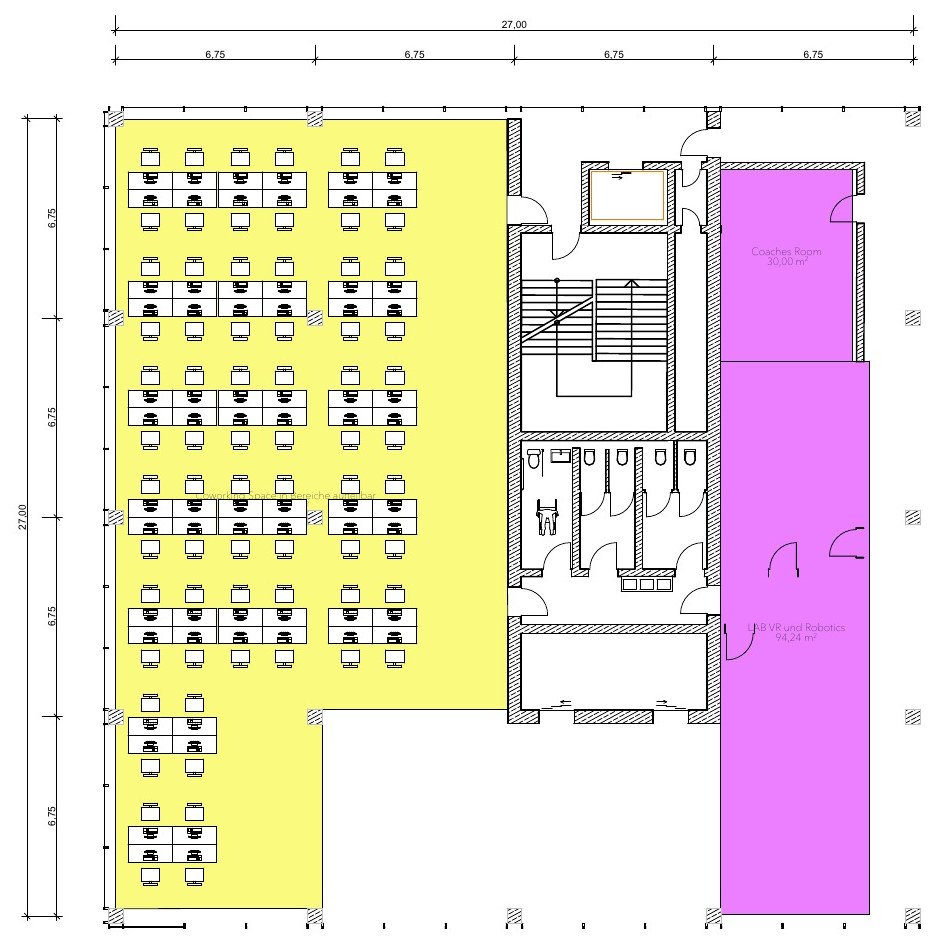

Grundriss mit gelb hinterlegtem Saal voller Tischreihen und magenta Nebenfläche rechts. — 06Saal mit Bestuhlung

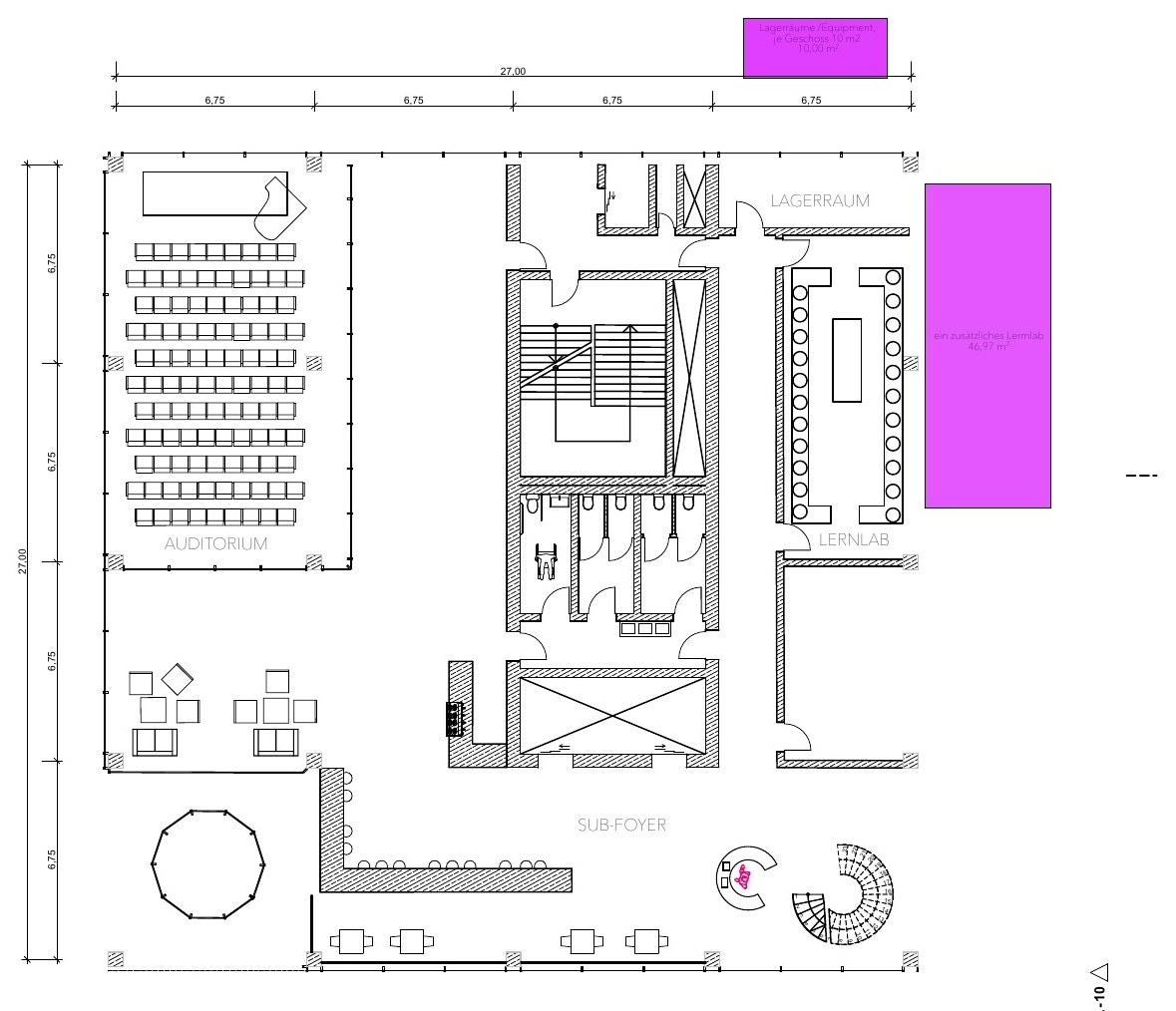

Grundriss mit dichter Reihung schmaler Elemente auf der linken Seite und offener Fläche zum Kern. — 07Gereihte Einbauten

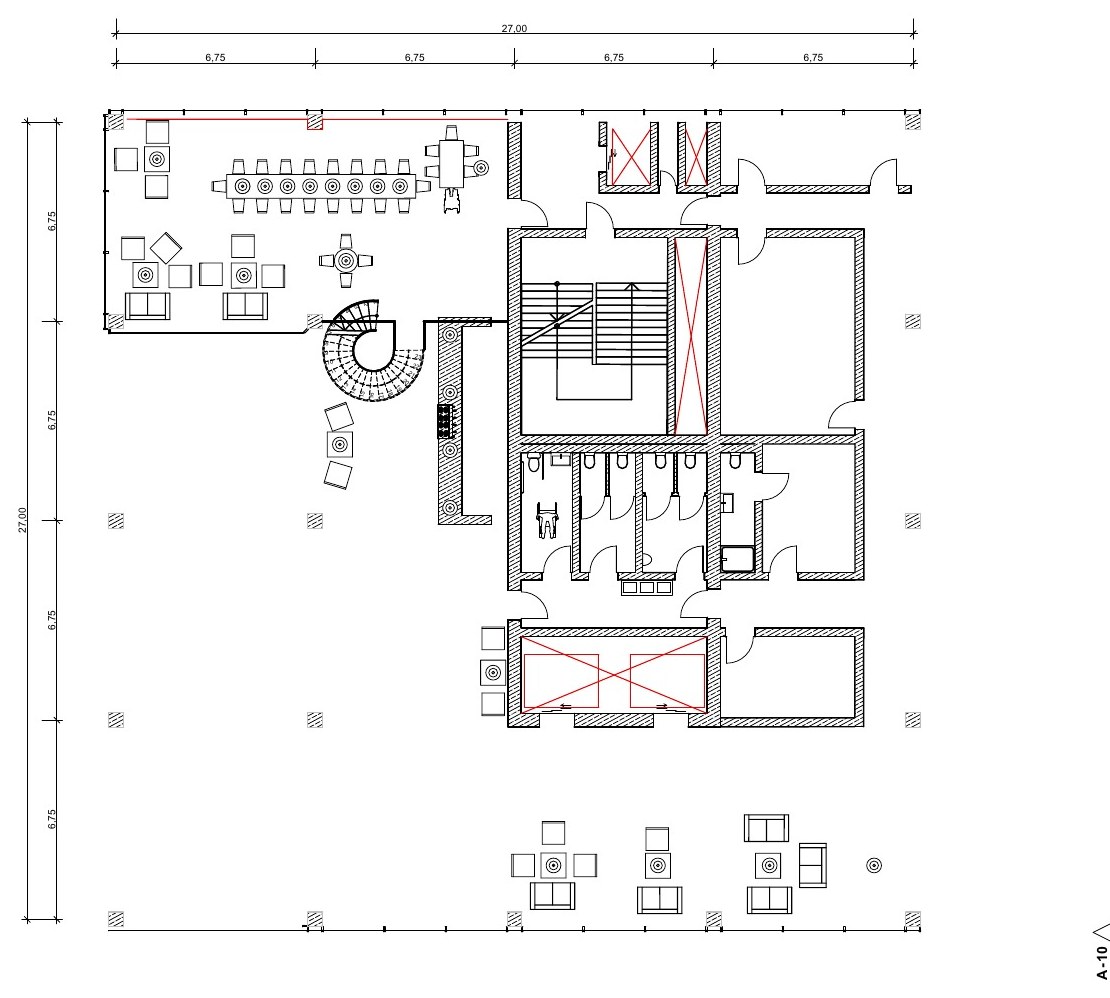

Grundriss mit Tresen, Wendeltreppe und Sitzmöblierung im Bereich vor dem Kern. — 08Tresen und Wendeltreppe

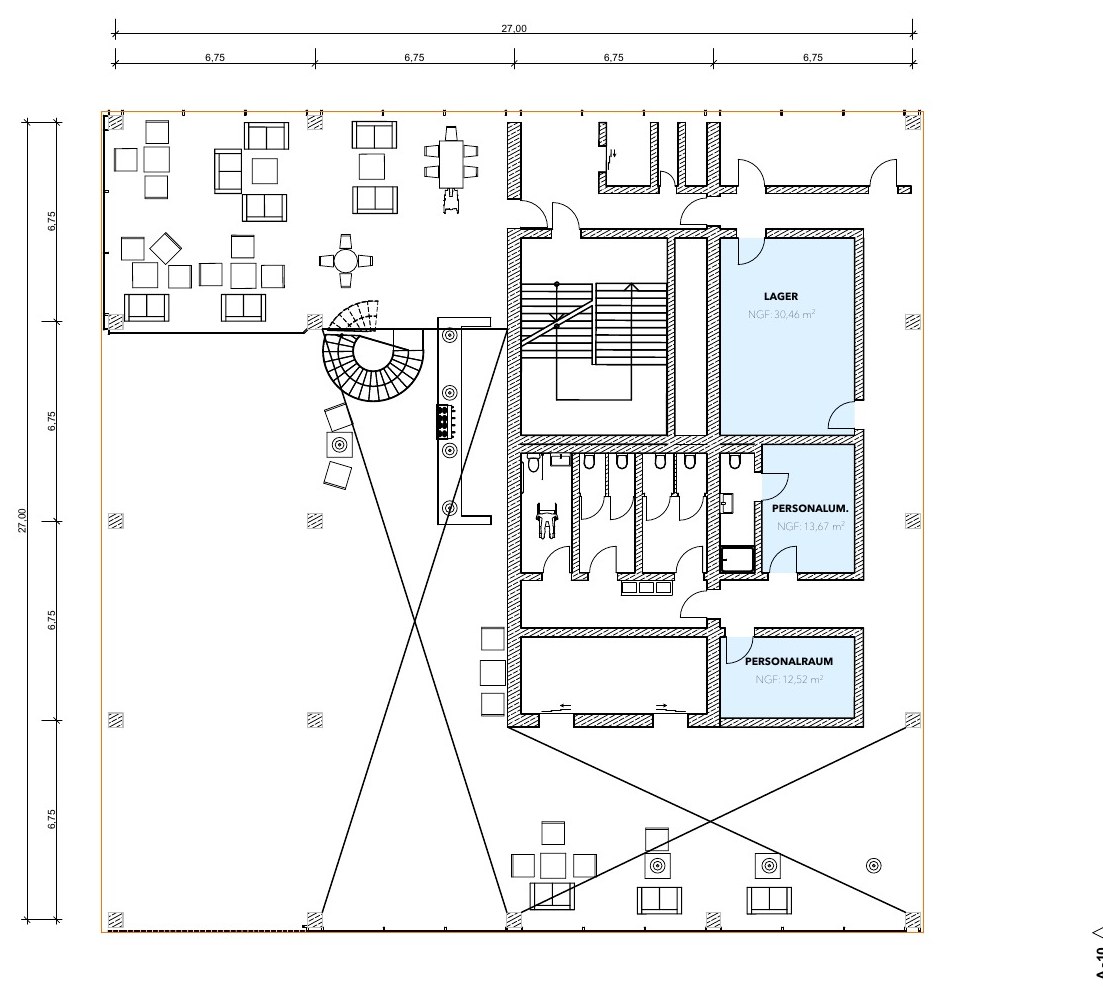

Grundriss mit hellblau hinterlegten Räumen an der rechten Kernseite und offener Fläche davor. — 09Blau hinterlegte Räume

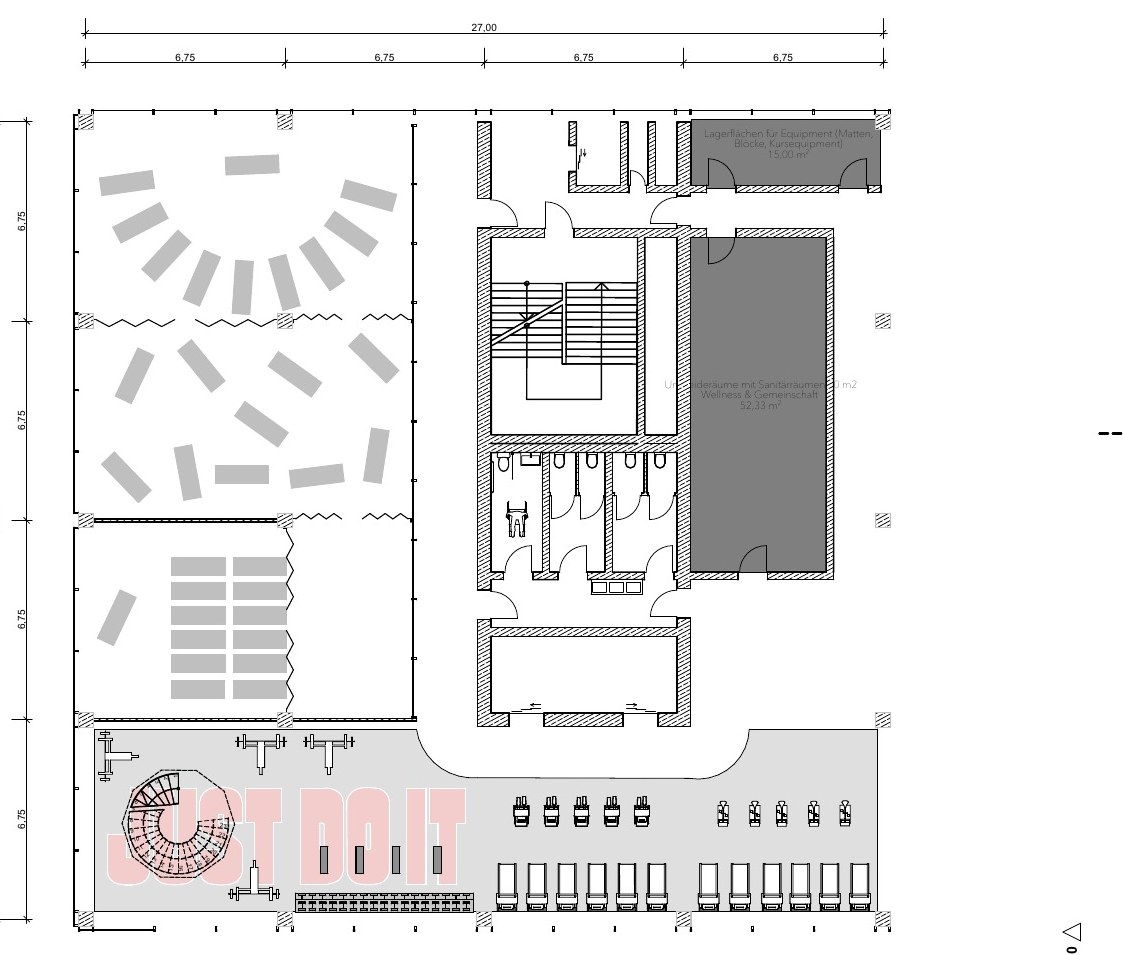

Grundriss mit geschwungenen Einbauten links und dunkel hinterlegtem Bereich rechts neben dem Kern. — 10Geschwungene Einbauten

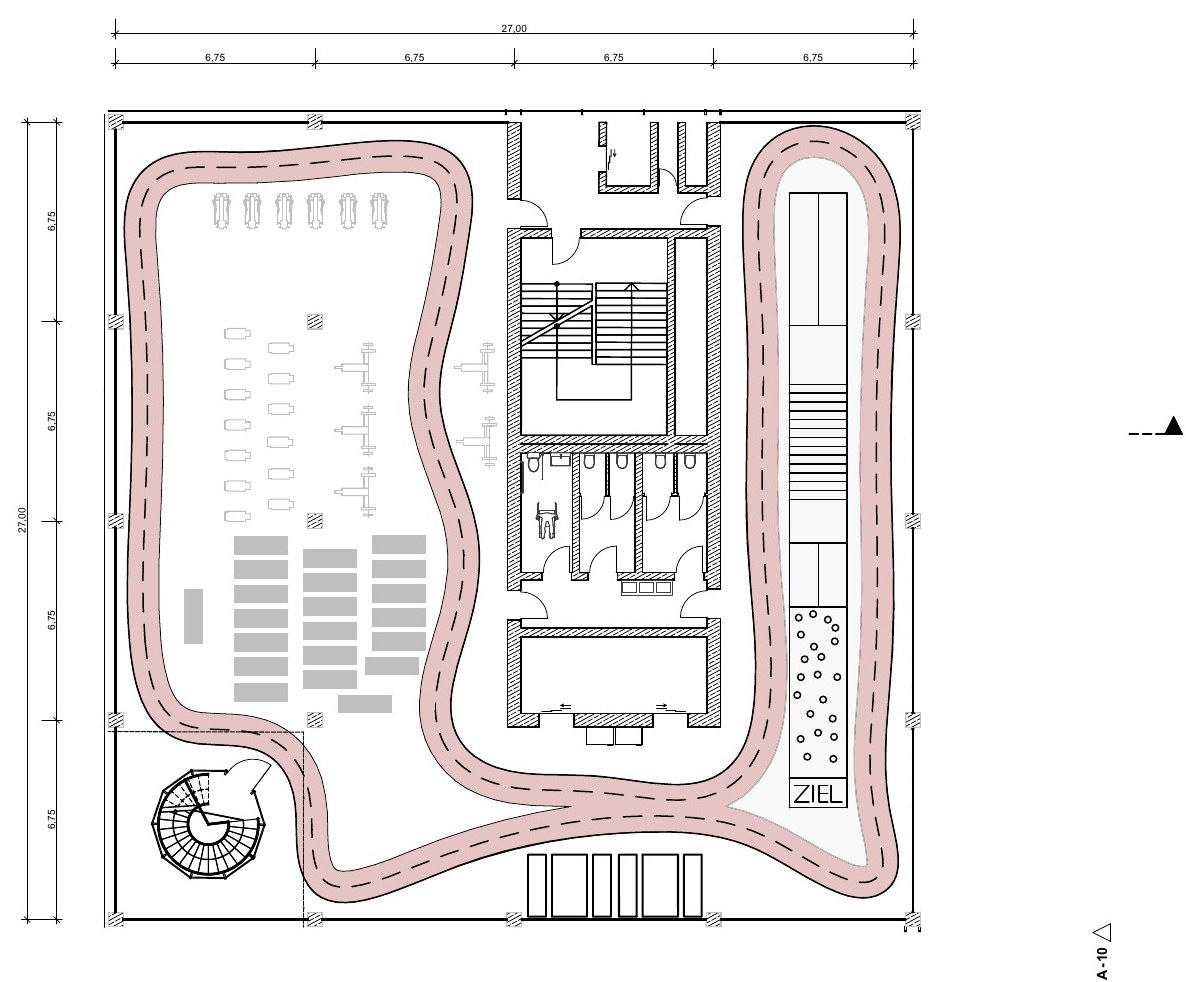

Grundriss mit einem rot markierten Rundweg, der als Schleife um den Kern und die eingestellten Elemente führt. — 11Rundweg als Schleife

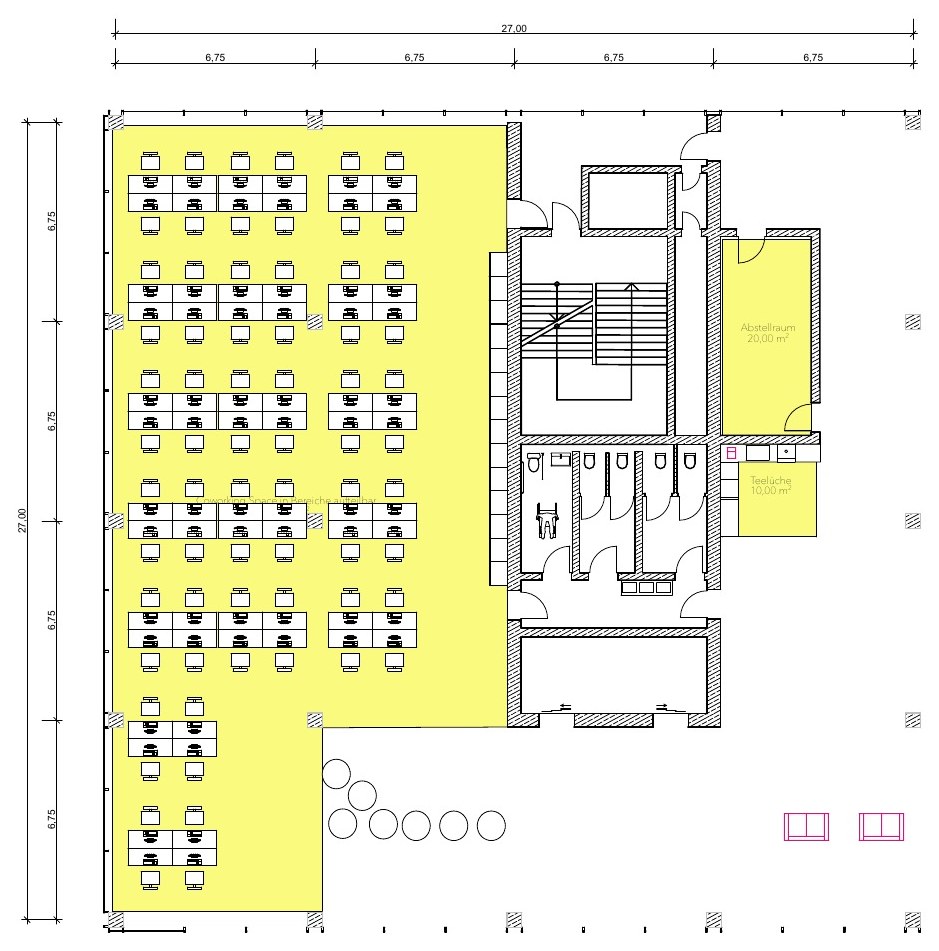

Grundriss mit gelb hinterlegter Fläche und regelmäßigen Tischreihen über die gesamte Hauptseite. — 12Gelb, voll bestuhlt

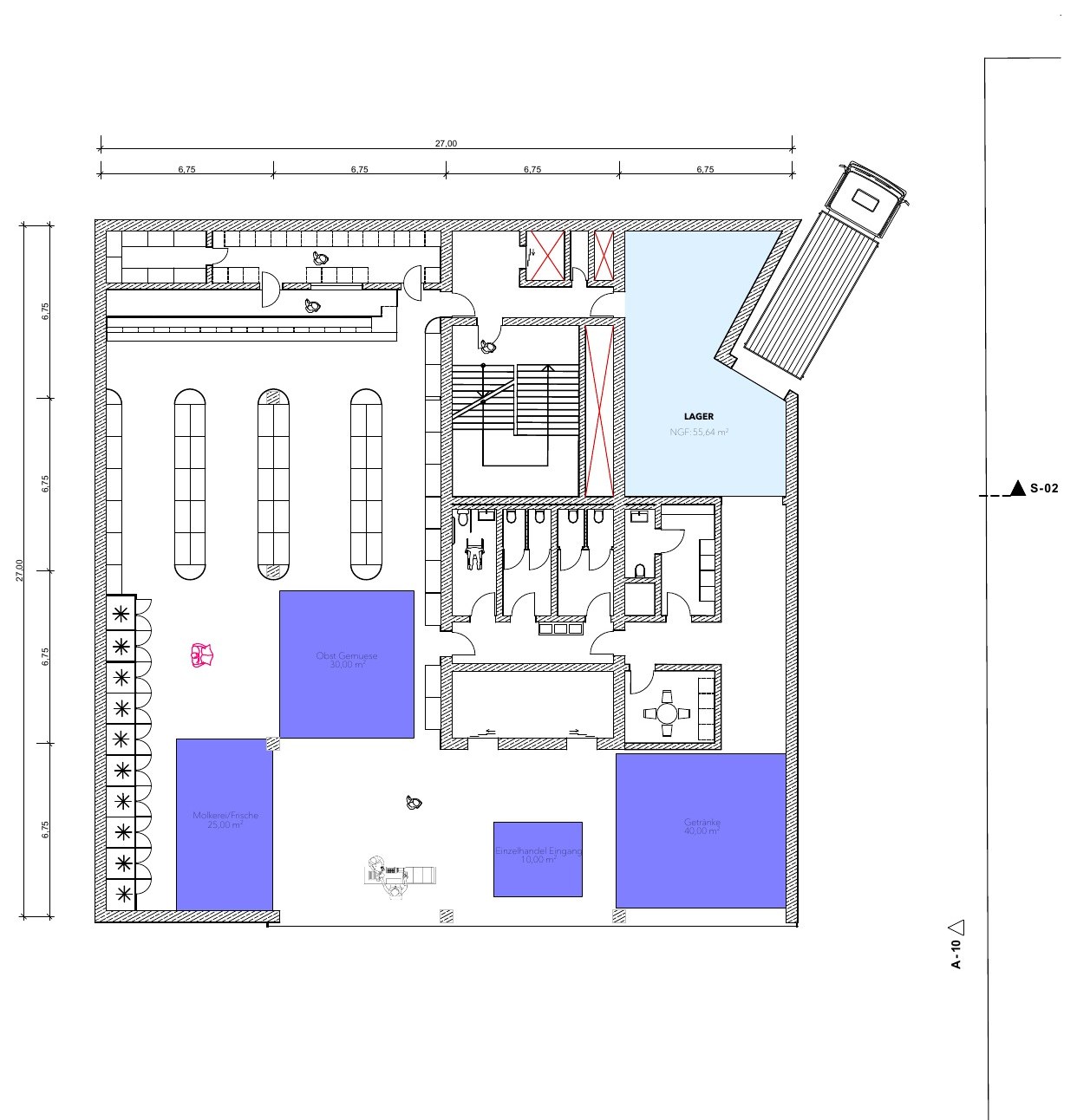

Grundriss mit blau hinterlegten Feldern, Regalzeilen und einem schräg gestellten Element an der Außenkante. — 13Regale und Lagerflächen

05 Schnitte

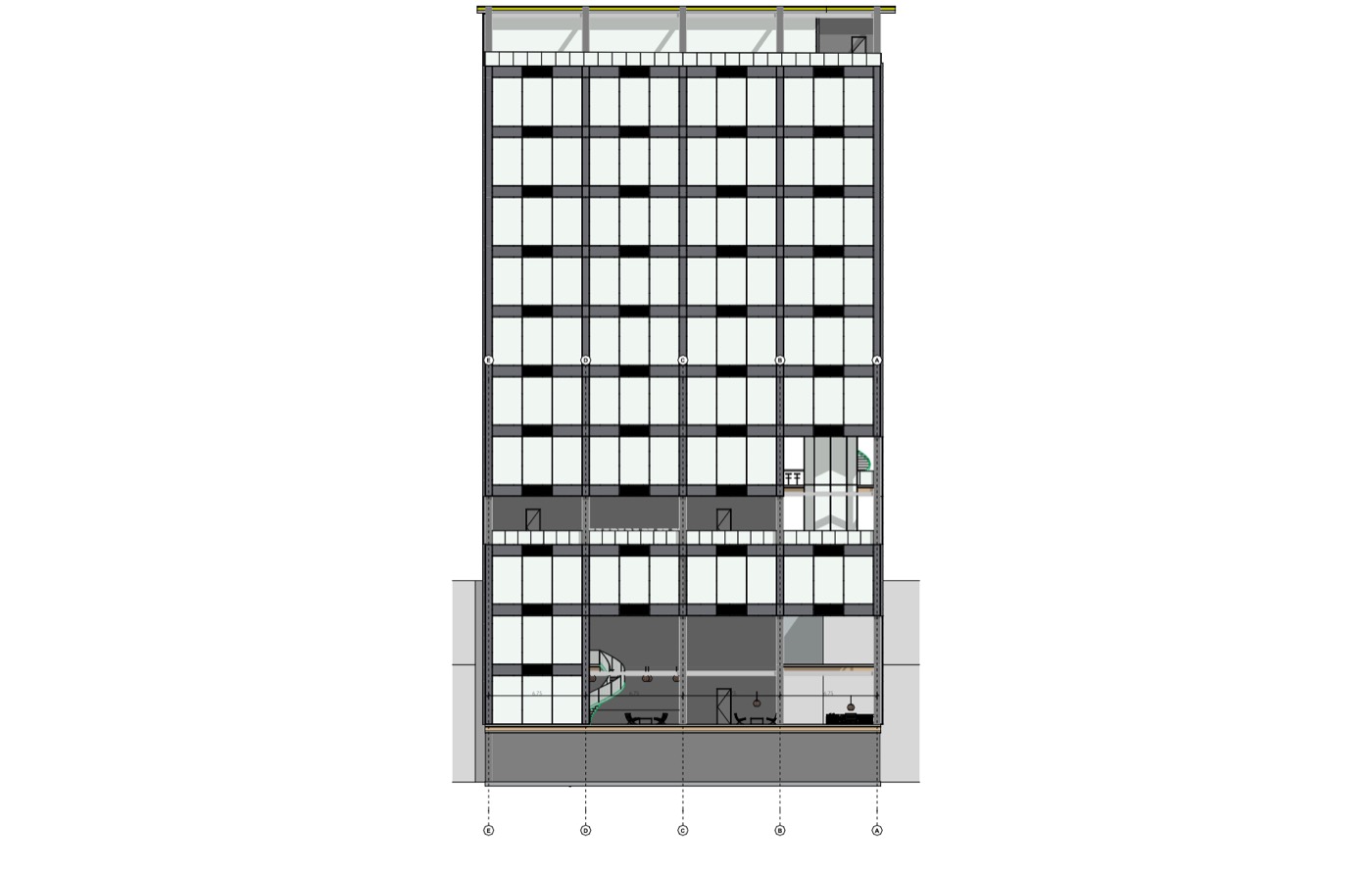

Kolorierter Gebäudeschnitt: durchlaufendes Stützenraster, Deckenpakete, verglaste Fassade und begrüntes Dachgeschoss. — 14Gebäudeschnitt · Stützenraster, Deckenaufbauten und Fassade im Zusammenhang.

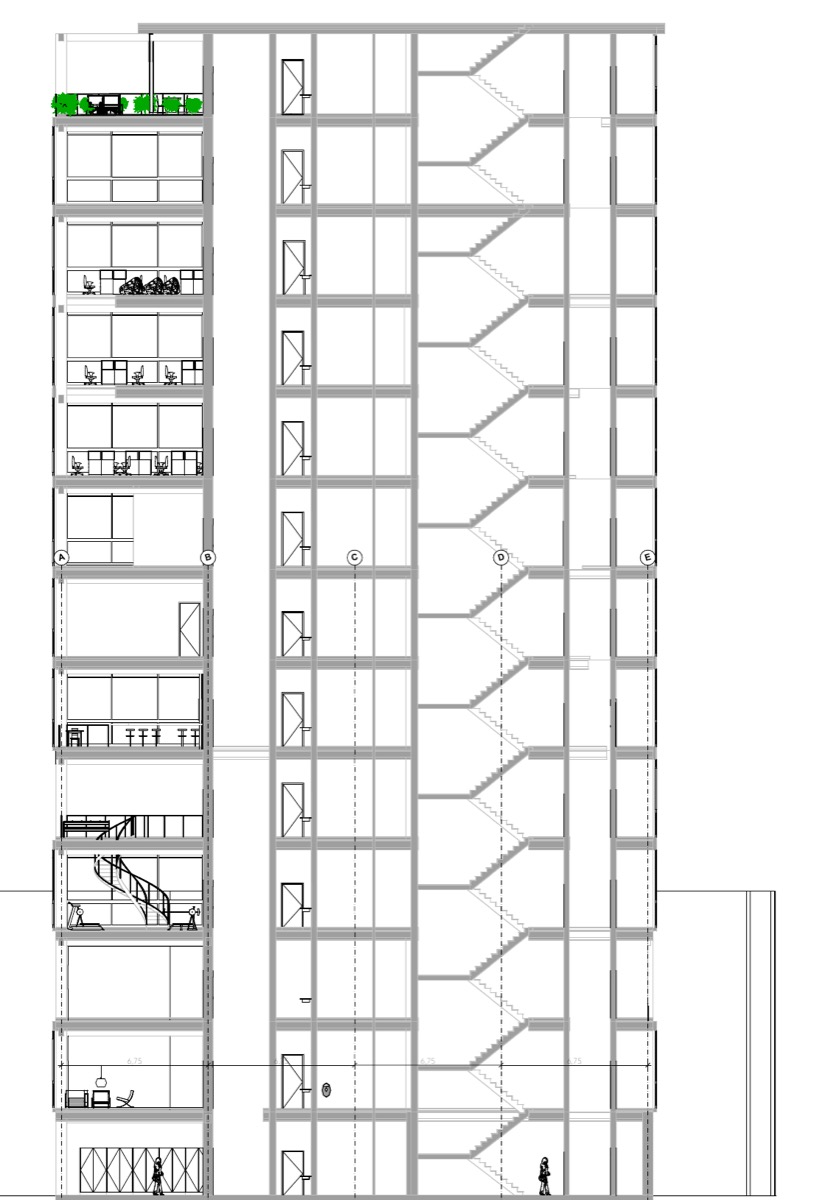

Fassadenschnitt über die volle Gebäudehöhe: möblierte Geschosse links, Erschließungskern mit zwei Treppenläufen rechts. — 15Schnitt durch Kern und Fassade · Links die möblierten Geschosse, rechts der Kern über die volle Höhe.

06 Abgabe

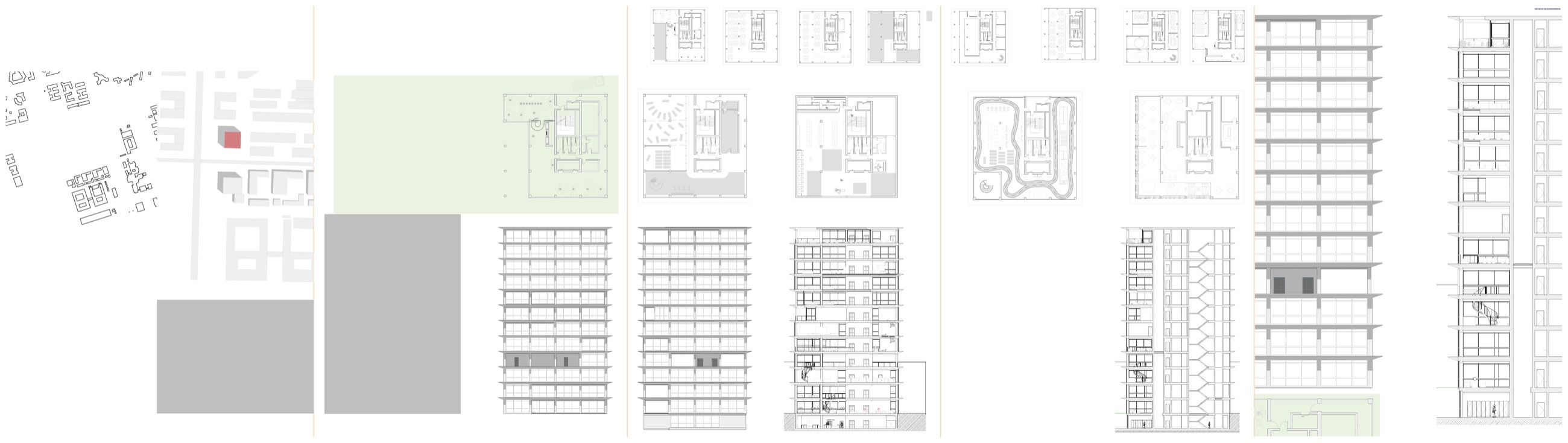

Abgabeblatt der Studienarbeit: von links Lageplan im Stadtgefüge, Grundrisse, Ansichten und Schnitte des Hochhauses nebeneinander. — 16Abgabeblatt · Von der Einbindung ins Stadtgefüge über Grundrisse bis zu Ansichten und Schnitten – die vollständige Argumentationskette auf einem Blatt.
