Arbeitsprobe 06 · Genehmigungsplanung

Grabstätte am Koptischen Kloster Kröffelbach

Eine Gruft, die östlich unmittelbar an den Chor der St.-Antonius-Kirche anschließt – entworfen und bis zur Eingabe durchgeplant.

Querschnitt B-B der Grabstätte 1:100: spitzbogiges Tonnengewölbe über dem Grabraum, Rundfenster im Bogenfeld, zwei Spitzbogenfenster in den Längswänden, Gesamthöhe 6,20 m über Gelände. — 00Querschnitt B-B · M 1:100 · Das spitzbogige Tonnengewölbe über dem Grabraum, mit dem Rundfenster im Bogenfeld. Breite 6,11 m, Gesamthöhe 6,20 m über Gelände.

01 Aufgabe

Für das Sankt-Antonius-Kloster in Kröffelbach war eine Grabstätte zu errichten. Der Baukörper setzt sich als eigenständiges Volumen östlich an das Chorende der bestehenden St.-Antonius-Kirche und nimmt deren Formensprache auf: Blendarkaden aus Spitzbögen über beide Längsseiten, Spitzbogenöffnungen und ein spitzbogiges Tonnengewölbe.

Der Grundriss misst 13,38 × 6,11 m, die Gesamthöhe beträgt 6,20 m über Gelände. Beide Längsseiten sind gleich aufgebaut: ein mittiges Portal von 2,20 m, flankiert von je zwei Öffnungen von 1,00 m Breite. Betreten wird der Raum von Norden.

Meine Aufgabe war der Entwurf und die vollständige Planerstellung für den Bauantrag: Lageplan, Freiflächenplan, Grundriss, vier Ansichten und zwei Schnitte. Nach der ersten Runde beim Bauamt habe ich die Tektur eingearbeitet; gezeigt ist durchgehend die überarbeitete Fassung mit dem Rundfenster im Bogenfeld.

02 Projektdaten

Bauvorhaben: Errichtung einer Grabstätte (Gruft)
Ort: St.-Antonius-Kirche, 35647 Waldsolms · Gemarkung Kröffelbach, Flur 21, Flurstück 11
Bauherr: Sankt-Antonius-Kloster
Büro: ing-consult · Beratende Ingenieure / igmb
Meine Rolle: Entwurf und Planerstellung (Eingabeplanung)
Abmessungen: 13,38 × 6,11 m · Gesamthöhe 6,20 m über Gelände
Maßstäbe: 1:100 Grundriss, Ansichten und Schnitte · 1:200 Freiflächenplan · 1:500 Lageplan
Blattgröße: A3, sechs Blätter
Zeitraum: 2024 · Tektur nach der ersten Bauamtsrunde
Werkzeuge: ArchiCAD · SketchUp · Affinity Publisher

03 Der Plansatz

Jede Zeichnung lässt sich anklicken und dann noch einmal vergrößern – bis in den Plankopf hinein.

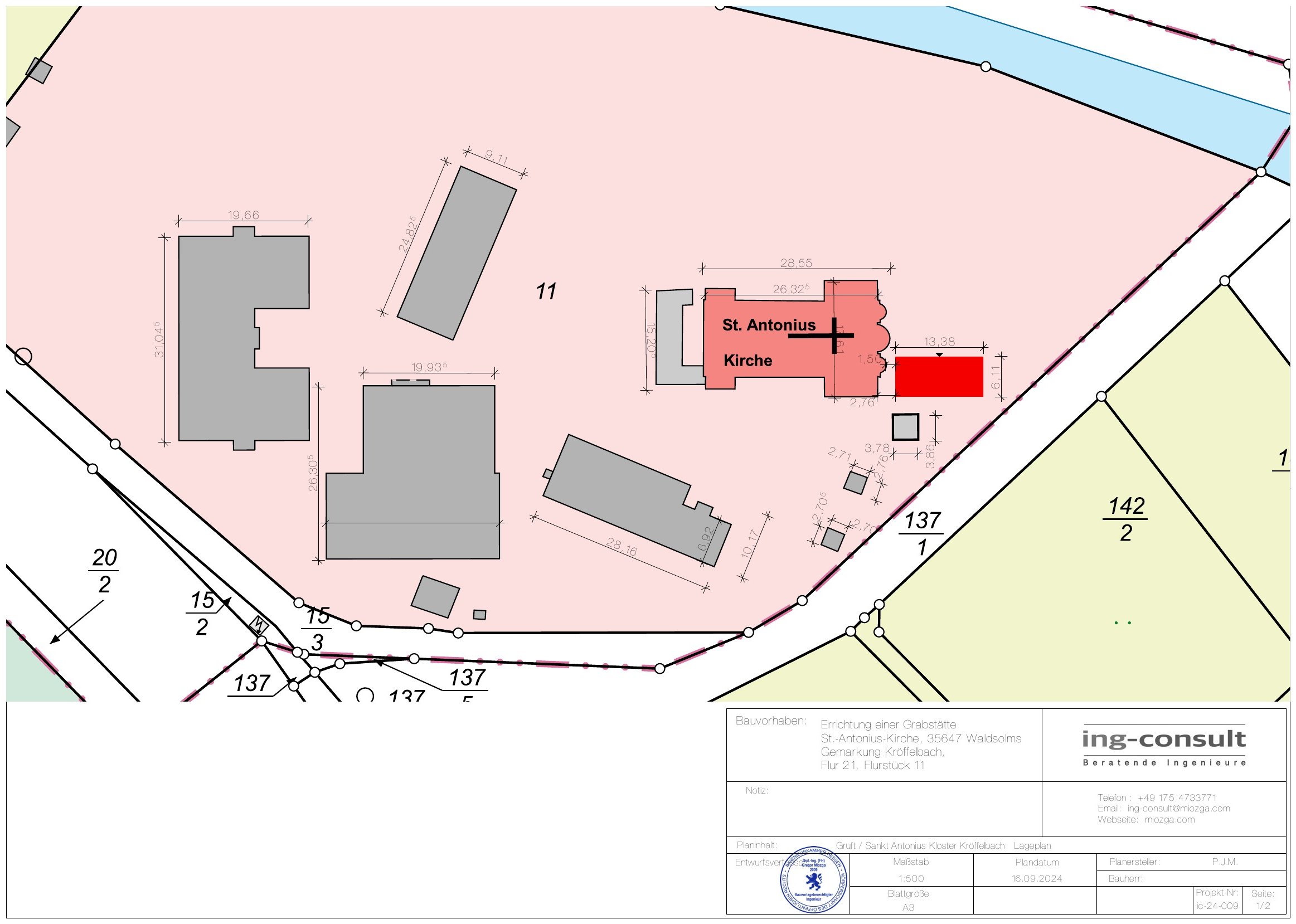

Lageplan 1:500: die Grabstätte, rot markiert, östlich am Chor der St.-Antonius-Kirche, mit dem umgebenden Klostergelände. — 01Lageplan · M 1:500 · Die Grabstätte (rot) am Chor der Kirche, eingebettet in das Klostergelände.

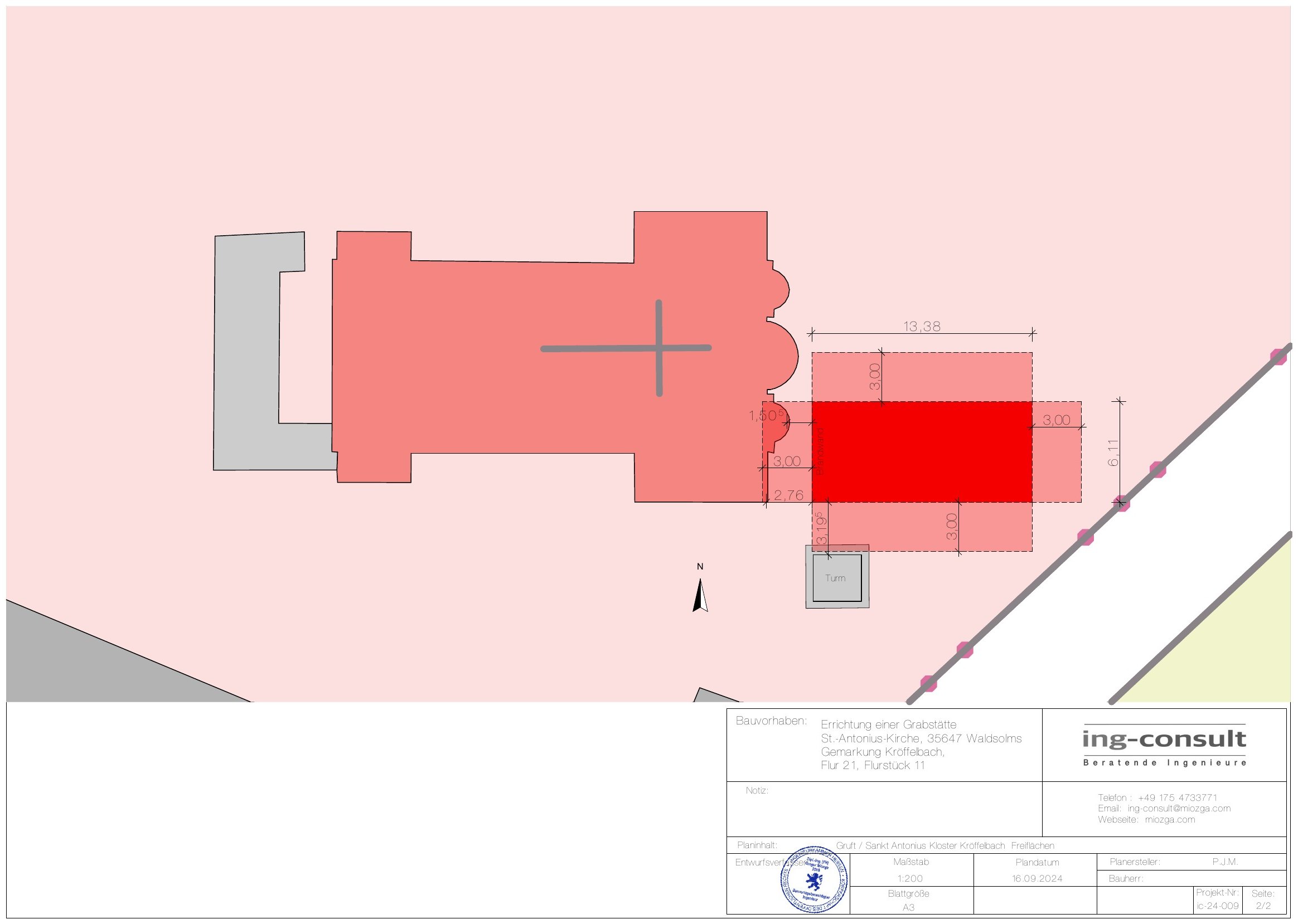

Freiflächenplan 1:200 mit Abstandsflächen der Grabstätte zur Grundstücksgrenze und zum Bestand. — 02Freiflächen und Abstandsflächen · M 1:200 · Nachweis der Abstände zur Grundstücksgrenze und zum Bestand.

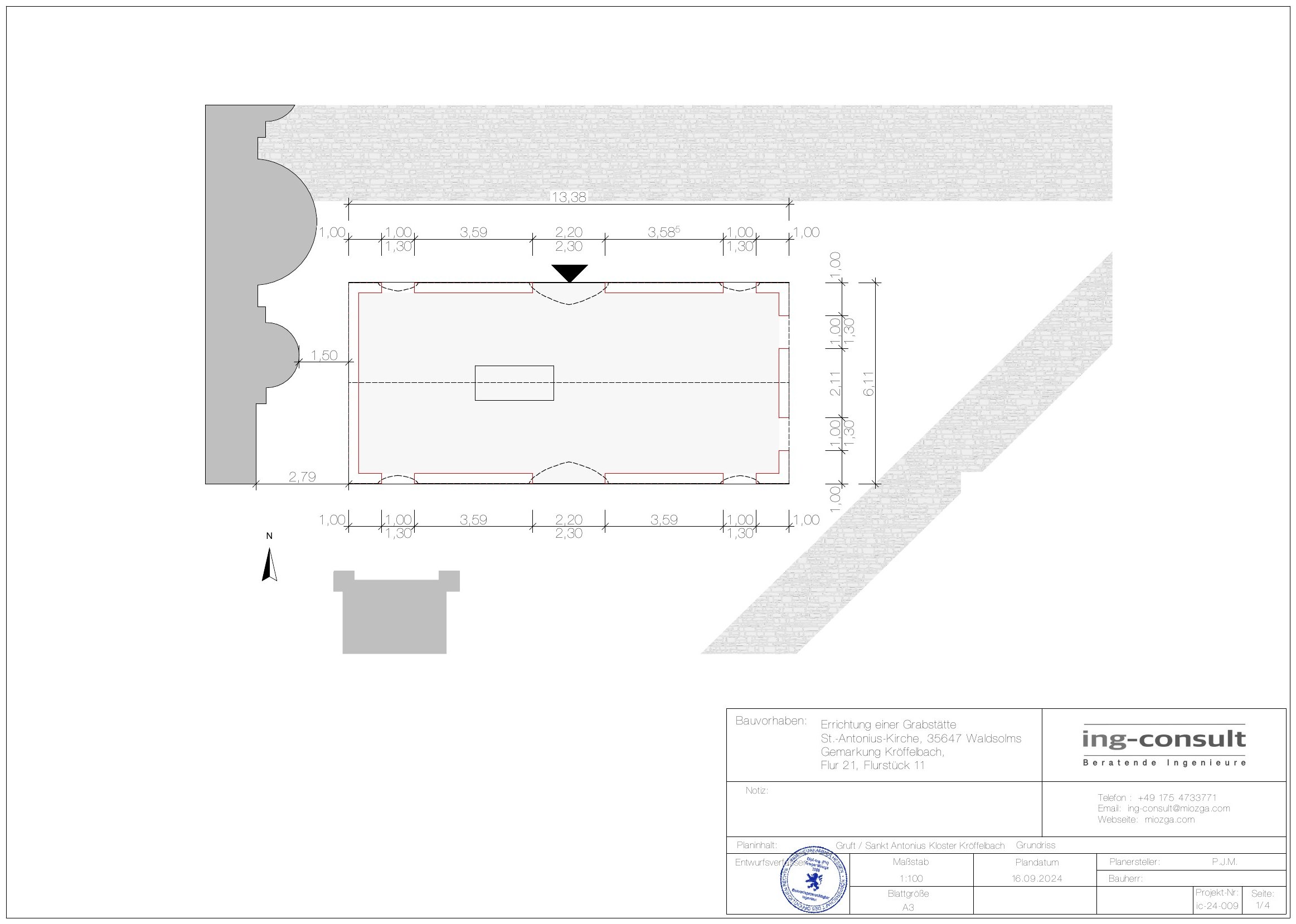

Grundriss 1:100 der Grabstätte mit Bemaßung, Nordpfeil und Anschluss an das bestehende Kirchenmauerwerk. — 03Grundriss · M 1:100 · Einraumgrundriss von 13,38 × 6,11 m, links der Anschluss an das Chorende der Kirche.

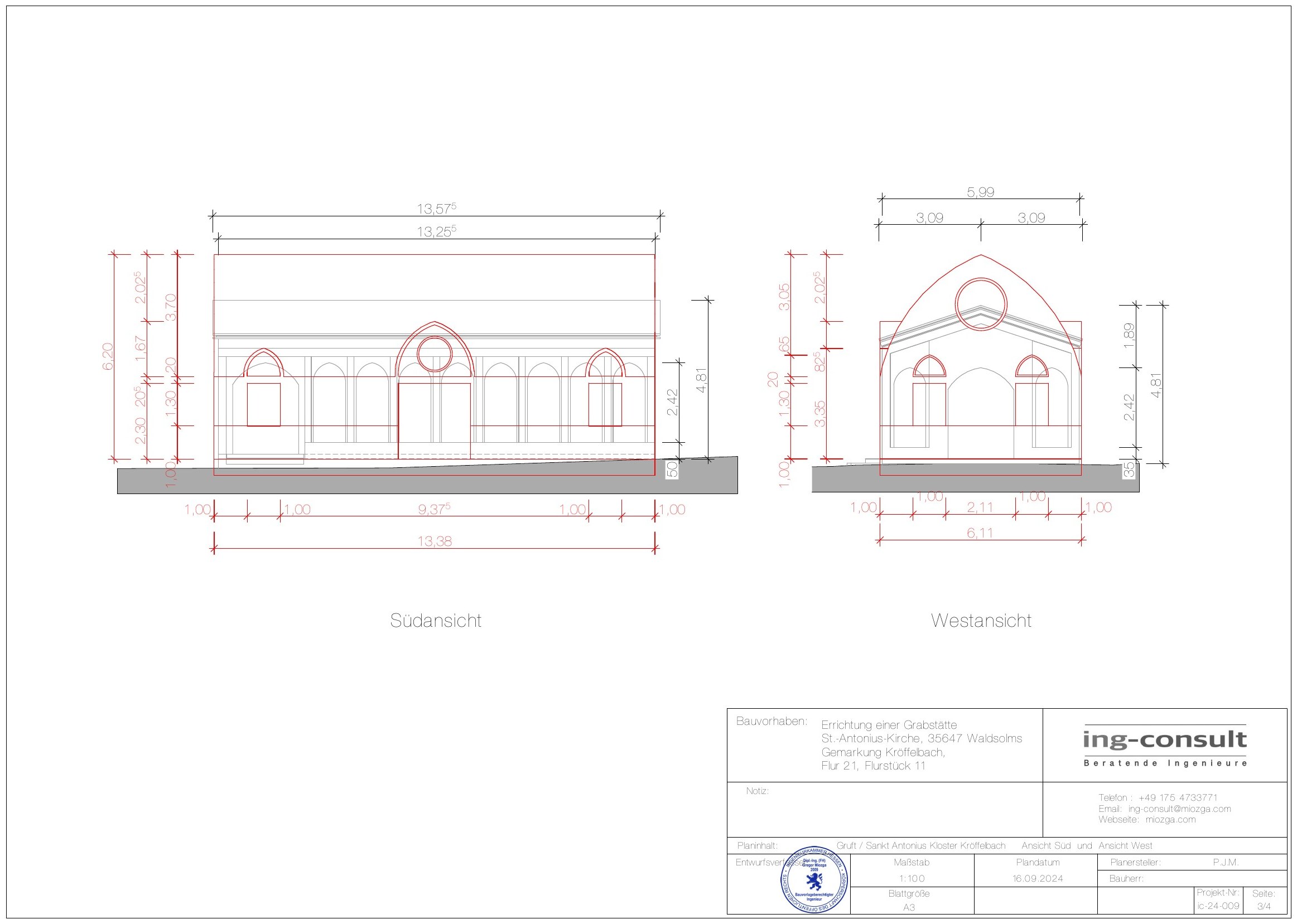

Süd- und Westansicht 1:100: lange Fassade mit Blendarkaden aus Spitzbögen und mittigem Portal, daneben der spitzbogige Giebel mit Rundfenster. — 04Ansicht Süd und Ansicht West · M 1:100 · Blendarkaden über der Längsseite, mittiges Portal von 2,20 m, spitzbogiger Giebel.

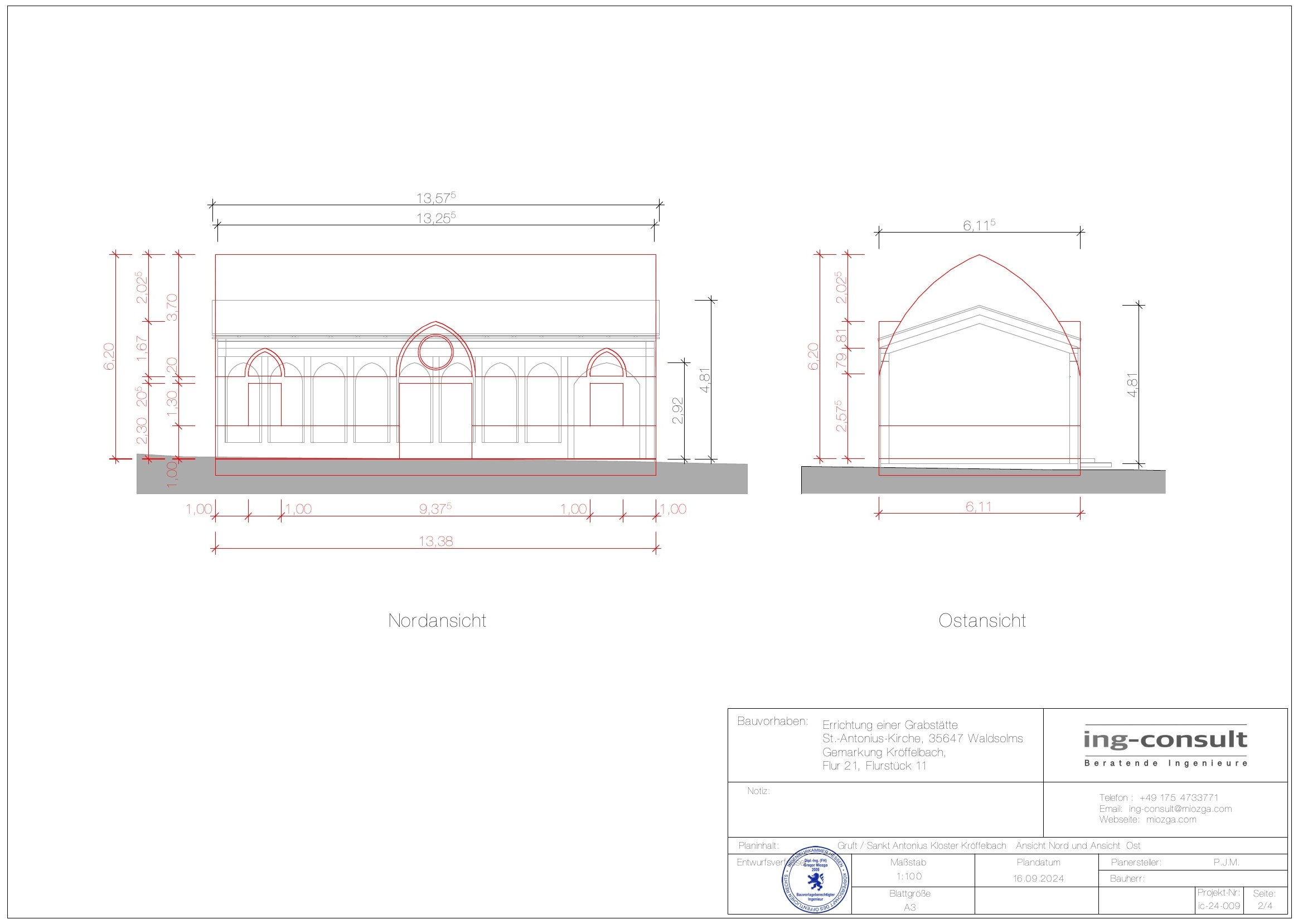

Nord- und Ostansicht 1:100 der Grabstätte mit Eingangsportal und vollständiger Höhen- und Breitenbemaßung. — 05Ansicht Nord und Ansicht Ost · M 1:100 · Die Nordseite trägt das Eingangsportal, die Ostseite schließt den Baukörper ab.

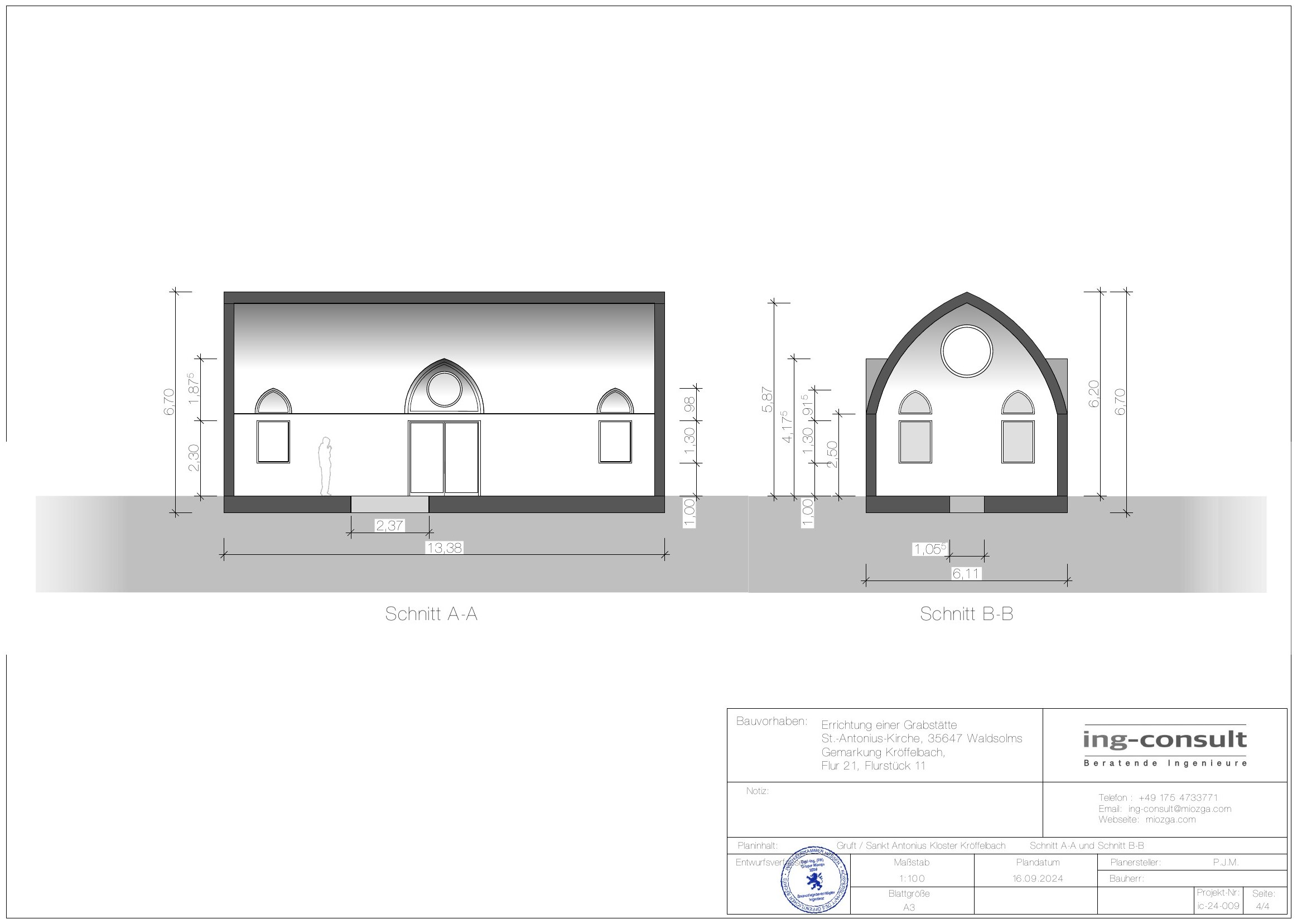

Längsschnitt A-A und Querschnitt B-B 1:100; im Längsschnitt eine Personenfigur als Maßstab. — 06Schnitt A-A und Schnitt B-B · M 1:100 · Der Querschnitt zeigt das spitzbogige Tonnengewölbe über dem Grabraum.

04 Der Innenraum

Der Längsschnitt macht den Maßstab des Raumes lesbar: die eingestellte Personenfigur zeigt, wie hoch der Raum unter dem Gewölbe tatsächlich wird.

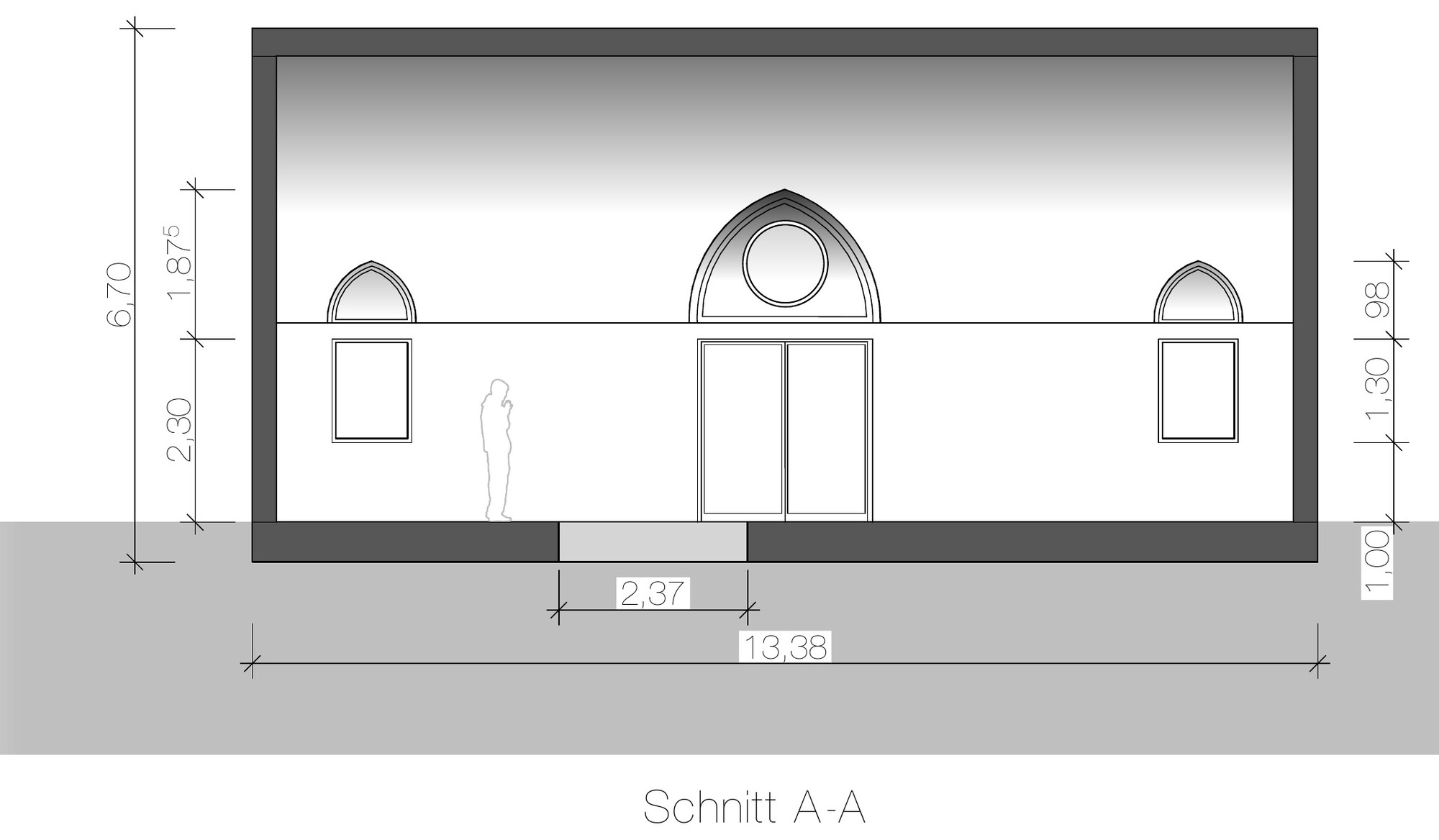

Längsschnitt A-A der Grabstätte: 13,38 m langer Raum mit Portal in der Mitte, zwei Spitzbogenfenstern und einer Personenfigur als Maßstabsvergleich. — 07Längsschnitt A-A · M 1:100 · Ausschnitt aus dem Schnittblatt. Die Figur zeigt den Maßstab des Raumes.

05 Modell

Zur Abstimmung mit dem Bauherrn habe ich den Baukörper zusätzlich dreidimensional aufgebaut. Das Modell zeigt Material und Proportion, die aus den Ansichten allein schwer zu lesen sind.

3D-Modell der Grabstätte von Südwesten: heller Putz über Natursteinsockel, graues Tonnendach, hölzernes Spitzbogenportal mit Rundfenster darüber. — 08Modellansicht von Südwesten.

3D-Modell der Grabstätte aus erhöhter Perspektive mit Blick auf das Tonnendach und den Giebel über dem Portal. — 09Aufsicht auf Dach und Giebel.
